Вандалоустойчивые рольставни DoorHan-Старый Оскол предназначены для установки на наружные окна с высотой проема до 5м.

Рулонные жалюзи из экструдированных профилей RHE45M отвечают повышенным требованиям безопасности.

Элементы конструкции рольставен окрашены специальной порошковой краской, устойчивы к взлому.

Большой выбор дизайнерских решений в Старом Осколе, коробов и направляющих профилей предоставляет возможность подобрать изделия в соответствие с любым фасадом дома.

Вандалоустойчивые рольставни ДорХан обеспечат защиту коммерческих объектов, частных домов в Старом Осколе от ультрафиолета, атмосферной влаги, пыли, ветра

Рассчитать цену

Купить через личный кабинет

Рассчитать цену

Рольставни для оконных проемов (взломоустойчивые) из экструдированного профиля rhe45m,

Таблица размеров

Цвета

Комплектация

Конструкция

Подготовка объекта

Монтаж

Параметр

Показатель

Высота проема, мм

500–5 000

Ширина проема, мм

500–4 000

Максимальная площадь полотна, м²

Притолока, мм

От 137 (накладной монтаж)

Пристенки, мм

От 53 (накладной монтаж)

Белый

Коричневый

Серый

Бежевый

Зеленый

Синий

Бордовый

Серебристый

Антрацит муар

Базовая

Дополнительная

Короб в сборе. Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления — ручным или автоматическим.

Полотно в сборе. Полотно из экструдированного профиля с боковыми замками, предотвращающими расхождение профиля.

Концевой профиль с уплотнителем. В концевой профиль могут быть установлены запирающие механизмы.

Комплект направляющих профилей с уплотнителем. Большой выбор стандартных и усиленных направляющих позволяет подобрать профили для роллетных систем, устанавливаемых на проемах любых размеров, с учетом ветровых нагрузок и требований по взломостойкости.

Ручной или автоматический привод.

Коробка с комплектацией.

Двухпозиционный клавишный выключатель серии swb для управления приводом в обе стороны движения.

Ключ-кнопка серии swm для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.

Блок управления серии cv01 для осуществления возможности дистанционного управления одной роллетой или группой роллет.

Блок управления серии smartroll (умная роллета) для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Блок серий roll1/roll2 (роллета1/роллета2) для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Блок группового управления серии gc2-gc4. Блок серии gc2 для управления двумя приводами с одного выключателя; блок серии gc4 — для управления четырьмя приводами.

Внешний радиоприемник серии dhre-1 для управления автоматикой других производителей с помощью пульта DoorHan.

Вайфай-модуль для беспроводного управления электроприводами.

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода.

Пульт серии t5 для управления 5 роллетами.

Пульт серии transmitter 4 (трансмиттер 4) для дистанционного управления 4 автоматическими устройствами.

Пульт серии transmitter 4-pro (трансмиттер 4-про) для дистанционного управления 4 автоматическими устройствами.

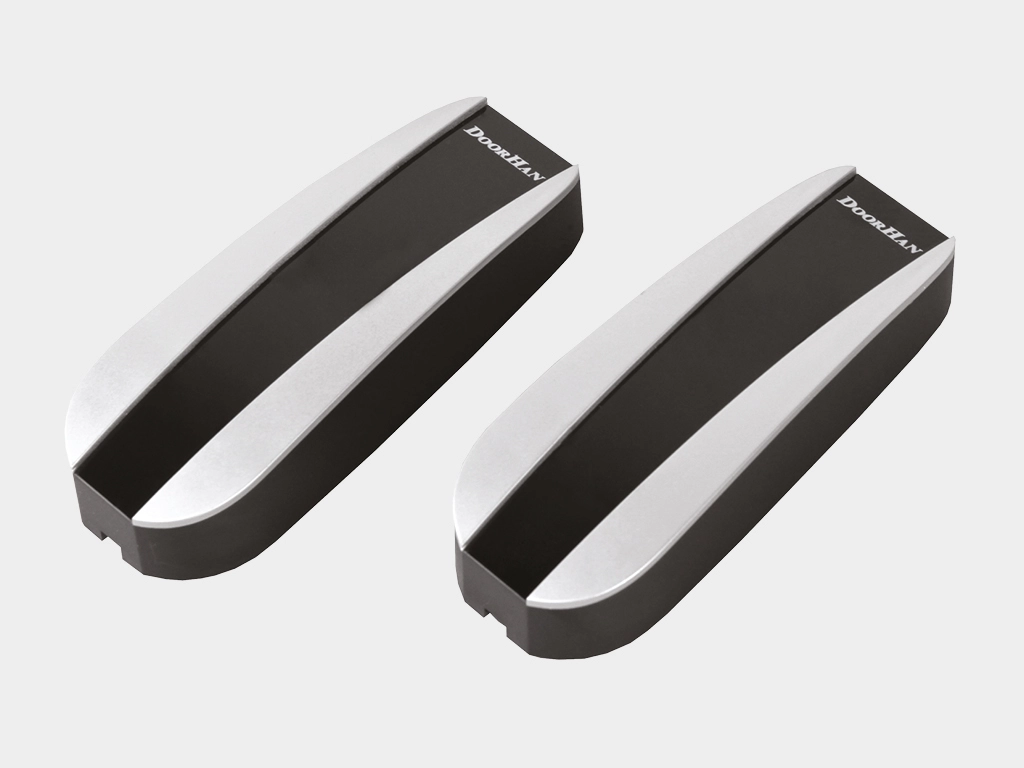

Фотоэлементы безопасности серии photocell-n (фотоэлемент-н), состоящие из инфракрасного передатчика и приемника.

Крышка боковая серий rk137, rsk137, rk150, rk165, rk180, rk205, rsk230, rk250S
Суппорт подшипника серий bs100, bs42
Направляющее устройство серии ru45
Подшипник серий br28, br42
Капсула универсальная серий kp40, kp60, kpu60, kpu70
Вал октагональный серий rv40, rv60-1, rv60, rv70
Кольцо ригельное серий rd40, rd60, rd70
Короб защитный серий rb137, rb150, rb165, rb180, rb205, rb230, rb250
Замок автоматический серии rm1
Электропривод внутривальный
Пластина крепления привода серии bu100k
Направляющий профиль серий rg53ms, rg62bs
Заглушка серии pb14
Замок боковой серии sle45m
Профиль концевой серий ra45en, ra45kn
Профиль (полотно) серии rhe45m
Выключатель с ключом серий swm, swk
Выключатель клавишный серий swb, swh

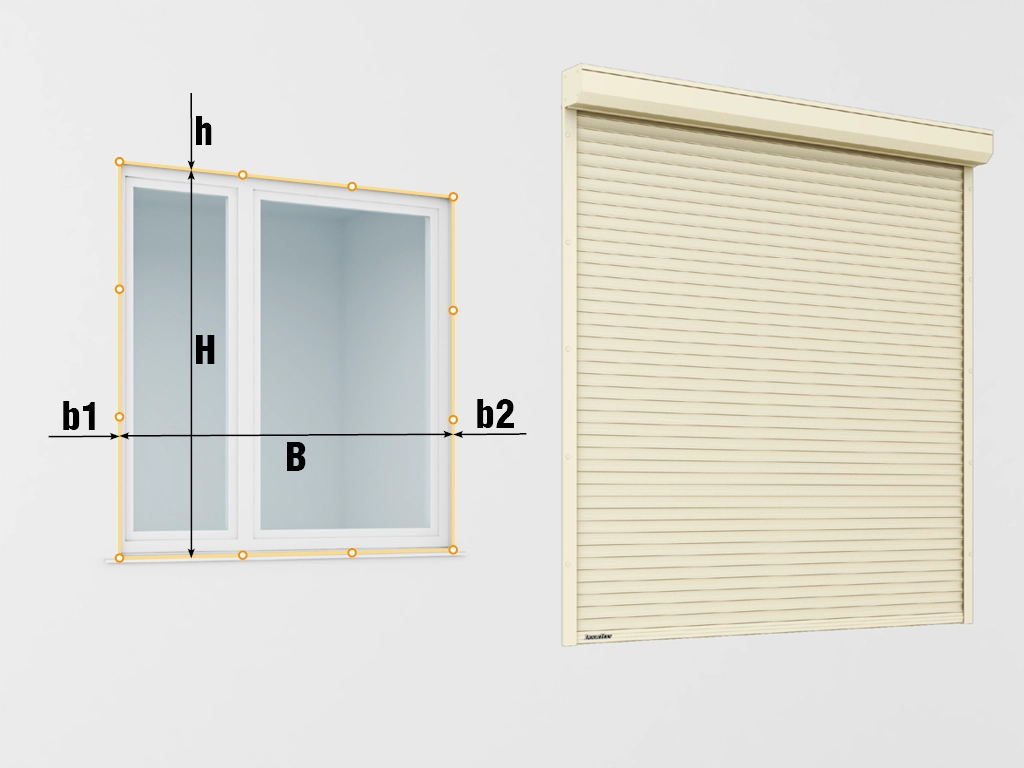

Параметры замера для накладного монтажа:
H — высота проема (max), мм;
B — ширина проема (max), мм;
h — высота притолоки (min), мм;
b1 и b2 — правое и левое боковые расстояния (min), мм.
Параметры замера для встроенного монтажа:
H — высота проема (min), мм;
B — ширина проема (min), мм. Для снятия замеров необходимо использовать рулетку, строительный уровень или электронные приборы для измерения. Замер каждого параметра рекомендуется производить минимум в трех точках. При замере проема для конструкций, монтируемых встроенным способом, следует учитывать неровности стен и корректировать замеры на 5–10 мм в меньшую сторону.
Подготовленные проемы должны отвечать следующим требованиям: проемы должны иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.

PDF

Инструкция по монтажу Рольставни для оконных проемов (взломоустойчивые) из экструдированного профиля rhe45m

PDF

Инструкция по монтажу Рольставни для оконных проемов (взломоустойчивые) из экструдированного профиля rhe45m

PDF

Инструкция по монтажу Рольставни для оконных проемов (взломоустойчивые) из экструдированного профиля rhe45m

Таблица размеров

Наименование

Значение

Высота проема, мм

500–5 000

Ширина проема, мм

500–4 000

Максимальная площадь полотна, м²

Притолока, мм

От 137 (накладной монтаж)

Пристенки, мм

От 53 (накладной монтаж)

Цвета

Белый

Коричневый

Серый

Бежевый

Зеленый

Синий

Бордовый

Серебристый

Антрацит муар

Комплектация

Концевой профиль с уплотнителем. В концевой профиль могут быть установлены запирающие механизмы.

Ручной или автоматический привод.

Коробка с комплектацией.

Двухпозиционный клавишный выключатель серии swb для управления приводом в обе стороны движения.

Внешний радиоприемник серии dhre-1 для управления автоматикой других производителей с помощью пульта DoorHan.

Вайфай-модуль для беспроводного управления электроприводами.

Пульт серии t5 для управления 5 роллетами.

Пульт серии transmitter 4 (трансмиттер 4) для дистанционного управления 4 автоматическими устройствами.

Пульт серии transmitter 4-pro (трансмиттер 4-про) для дистанционного управления 4 автоматическими устройствами.

Фотоэлементы безопасности серии photocell-n (фотоэлемент-н), состоящие из инфракрасного передатчика и приемника.

Конструкция

Крышка боковая серий rk137, rsk137, rk150, rk165, rk180, rk205, rsk230, rk250S
Суппорт подшипника серий bs100, bs42
Направляющее устройство серии ru45
Подшипник серий br28, br42
Капсула универсальная серий kp40, kp60, kpu60, kpu70
Вал октагональный серий rv40, rv60-1, rv60, rv70
Кольцо ригельное серий rd40, rd60, rd70
Короб защитный серий rb137, rb150, rb165, rb180, rb205, rb230, rb250
Замок автоматический серии rm1
Электропривод внутривальный
Пластина крепления привода серии bu100k
Направляющий профиль серий rg53ms, rg62bs
Заглушка серии pb14
Замок боковой серии sle45m
Профиль концевой серий ra45en, ra45kn
Профиль (полотно) серии rhe45m
Выключатель с ключом серий swm, swk
Выключатель клавишный серий swb, swh

Подготовка объекта

Параметры замера для накладного монтажа:
H — высота проема (max), мм;
B — ширина проема (max), мм;
h — высота притолоки (min), мм;
b1 и b2 — правое и левое боковые расстояния (min), мм.
Параметры замера для встроенного монтажа:
H — высота проема (min), мм;
B — ширина проема (min), мм. Для снятия замеров необходимо использовать рулетку, строительный уровень или электронные приборы для измерения. Замер каждого параметра рекомендуется производить минимум в трех точках. При замере проема для конструкций, монтируемых встроенным способом, следует учитывать неровности стен и корректировать замеры на 5–10 мм в меньшую сторону.
Подготовленные проемы должны отвечать следующим требованиям: проемы должны иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.

Монтаж

PDF

Инструкция по монтажу Рольставни для оконных проемов (взломоустойчивые) из экструдированного профиля rhe45m

PDF

Инструкция по монтажу Рольставни для оконных проемов (взломоустойчивые) из экструдированного профиля rhe45m

PDF

Инструкция по монтажу Рольставни для оконных проемов (взломоустойчивые) из экструдированного профиля rhe45m

КАК ЗАМЕРИТЬ ПРОЕМ?

Внимание! Все замеры проводятся в трех разных точках. Замерьте ширину проема (B) и запишите максимальное значение.

Замерьте высоту проема (H) от выведенного, чистого пола. Для правильного замера необходимо знать точное положе- ние нулевой отметки. Запишите максимальное значение.

Замерьте правый (bп) и левый (bл) пристенки до ближай- шего препятствия (труба, короб, стена и др.). Запишите минимальное значение.

Замерьте притолоку проема (h). Если в зоне притолоки про- ходят балки, кабели, вентиляционные короба, обратите на это внимание инженера. Запишите минимальное значение.
